DELTA GAS SERVICE SRL

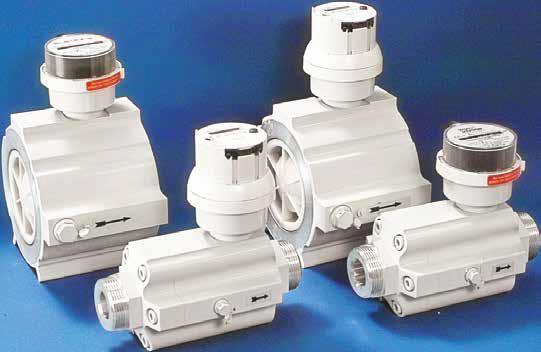

Quantometri QA / QAe

Quantometri QA / QAe

Misuratori di Portata con numeratore meccanico (QA)
o Elettronico (QAe)

I quantometri Elster sono strumenti di misura del gas molto sicuri per
l’ampia gamma di portata e per le diverse esigenze delle Aziende.
I quantometri QA e QAe funzionano sul principio della turbina. La rotazione
della girante è proporzionale al volume di gas fluito e viene registrata
(Vb/m3) mediante un numeratore meccanico (QA) o elettronico (QAe).
I cuscinetti autolubrificanti garantiscono un funzionamento perfetto del
quantometro esente da manutenzione.
Il collaudato principio di misura unito all’elevata qualità dei materiali usati,
assicurano la rispondenza alle più alte esigenze industriali.
Nei processi produttivi e riscaldamento, i quantometri consentono un
preciso controllo e ottimizzazione dell’energia.
I quantometri QA sono equipaggiati con un numeratore meccanico a 7
posizioni che registra la quantità di gas Vb in m3. I quantometri QAe sono
equipaggiati con numeratore elettronico.
Oltre alla registrazione del volume totale (Vb/m3) il QAe permette la visualizzazione
della portata instantanea (Qb/m3/h) e del volume ad una data
impostata.
L’utilizzatore può quindi facilmente calcolare i costi di produzione.

Applicazioni
Tipi di gas: Metano, gas di città, gas naturale, gas non corrosivi,
gas inerti, ossigeno.*
Campi di applicazione: Industria chimica, alimentare, petrolchimica,
teleriscaldamento, produzione energia.
Compiti: Misura, controllo, regolazione, registrazione.

Installazione
I quantometri della Elster si installano con estrema facilità in quanto
possono essere montati in qualunque posizione (orizzontale, verticale
etc.)
La direzione del flusso è indicata sul corpo del contatore con una freccia

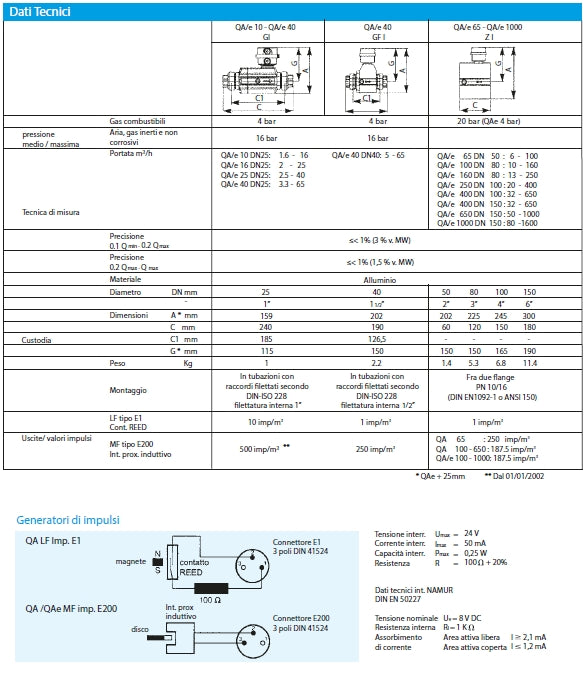

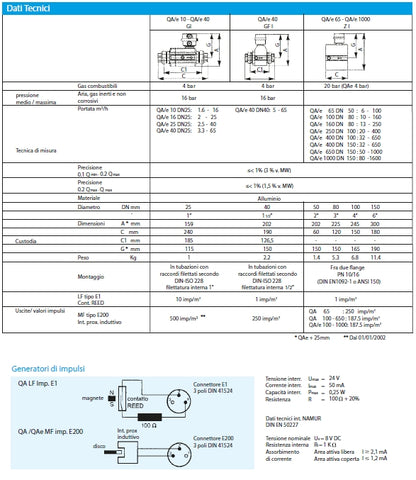

Interfaccia / Uscite
QA contatto reed E1
QA/QAe uscita Namur E 200 (secondo DIN EN50227)
QAe: interfaccia ottica (EN 1434 - compatibile ZVEI)
Interfaccia M-Bus (EN 14349)

  • Contatore di gas compatto
  • Grandezze: QA/e 10 - QA/e 1000
  • Portate: 1.6 - 1600 m3/
  • Diametri nominali DN25 - DN150
  • Materiale corpo: Alluminio
  • Non necessita di manutenzione
  • QA: numeratore meccanico a 7
    posizioni
  • QAe: Indicatore LCD a 6 cifre per:
    - volume di esercizio
    - volume alla data impostata
    - data impostata
  • Temperatura gas -10°C a +60°C
  • Portata istantanea
    - Volume ad alta risoluzione (decimali)
    - Rapporto di misura fino a 1:20
    - Sovraccarico fino al 160% della
    portata massima
    - Entro un ampio campo di misura
    la precisione è indipendente dalle
    caratteristiche fisiche del gas quali la
    densità, pressione e temperatura
  • Classe di protezione QA: IP52
    Classe di protezione QAe: IP44
  • Approvazione DVGW
MISURA
