MANOMETRI A MOLLA BOURDON, CON RIEMPIMENTO DI GLICERINA

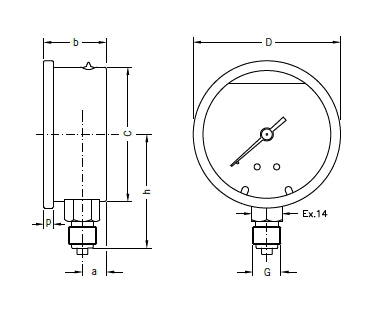

attacco radiale, DN 63-100 (mod. MG 63-100 RA)

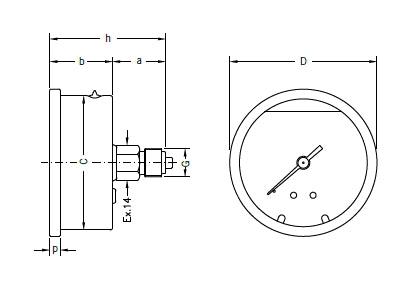

attacco posteriore, DN 63 (mod. MG 63 PA)

DIMENSIONI E PESI

APPLICAZIONI

Manometri particolarmente adatti per la misurazione di
pressioni pulsanti, a rapida fluttuazione, o in presenza di
vibrazioni. Resistenti agli urti. Adatti a tutti i fluidi liquidi
o gassosi purché non altamente viscosi, cristallizzanti o
corrosivi per leghe di rame e di stagno

PRINCIPALI SETTORI DI IMPIEGO

- oleodinamica (impianti e attrezzature)
- apparecchiature tecnico industriali
- idropulitrici
- agricoltura e zootecnia
- mezzi di trasporto
- compressori

RIFERIMENTI NORMATIVI

- EN 837-1
classe di precisione 2,5
- direttiva CE 2014-68 PED (se fondo scala <200 bar)
- grado di protezione IP65 secondo EN 60529

LIMITI DI IMPIEGO

Temperature
Sul corpo del manometro -40 ÷ +70 °C
Del fluido in pressione max 90 °C
Pressioni
Fino a 3/4 del valore di fondo scala per pressioni statiche
Fino a 2/3 del valore di fondo scala per pressioni fluttuanti
Fino al valore di fondo scala per brevi periodi
Fluidi
Liquidi o gassosi non corrosivi per leghe di rame, non
cristallizzanti, non altamente viscosi
Non adatti per ossigeno

CARATTERISTICHE COSTRUTTIVE

- cassa in acciaio inox AISI 304 lucidato
- anello fermavetro in acciaio inox AISI 304 lucidato
graffato alla cassa con guarnizione per tenuta stagna
- vetrino in policarbonato infrangibile
- liquido di riempimento: glicerina bidistillata al 99,7%
- quadrante bianco in alluminio preverniciato
- grafica a due colori: doppia scala bar (in nero) + psi
(in rosso)
- indice in alluminio
- attacco in ottone
- molla Bourdon a "C" in lega di rame per pressioni di
fondo scala fino a 40 bar, molla a spirale in bronzo
fosforoso per pressioni superiori
- movimento di alta sensibilità in ottone lega orologeria
(OT59)
- saldature: in lega di stagno fino a 40 bar, in lega
d’argento per pressioni superiori
