DELTA GAS SERVICE SRL

MANOMETRI A MOLLA BOURDON, ATTACCO POSTERIORE

MANOMETRI A MOLLA BOURDON, ATTACCO POSTERIORE

Versione standard DN 40–50–63

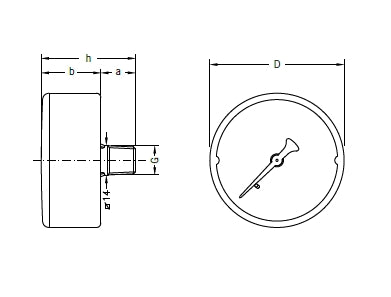

DIMENSIONI E PESI

MOD.
D
G
a
b
h
 PESO
M 50 PP 1/4" 50 mm R 1/4" 16 mm 28 mm 44 mm 67 g
M 63 RP 63 mm R 1/4" 16 mm 28 mm 44 mm 76 g



APPLICAZIONI

Manometri standard di uso generale per la misura
della pressione di fluidi liquidi o gassosi purchè non
altamente viscosi, cristallizzanti o corrosivi per leghe di
rame e di stagno.

PRINCIPALI SETTORI DI IMPIEGO

- impianti e apparecchiature per idrotermosanitaria
- impianti di riscaldamento
- pneumatica e idraulica
- automazione industriale
- apparecchiature tecnico industriali

RIFERIMENTI NORMATIVI

- EN 837-1
classe di precisione 2,5
- direttiva CE 2014-68 PED
- grado di protezione IP31 secondo EN 60529

LIMITI DI IMPIEGO

Temperature
Sul corpo del manometro -40 ÷ +70 °C
Del fluido in pressione max 90 °C
Pressioni
Fino a 3/4 del valore di fondo scala per pressioni statiche
Fino a 2/3 del valore di fondo scala per pressioni fluttuanti
Fino al valore di fondo scala per brevi periodi
Fluidi
Liquidi o gassosi non corrosivi per leghe di rame, non
cristallizzanti, non altamente viscosi
Non adatti per ossigeno

CARATTERISTICHE COSTRUTTIVE

- cassa in ABS antiurto
- vetrino in polistirolo cristallo
- quadrante bianco in ABS
- grafica a due colori: doppia scala bar (in nero) + psi
(in rosso)
- indice nero in plastica
- attacco in ottone
- molla Bourdon a "C" in lega di rame
- movimento in ottone lega orologeria (OT59)

MISURA
