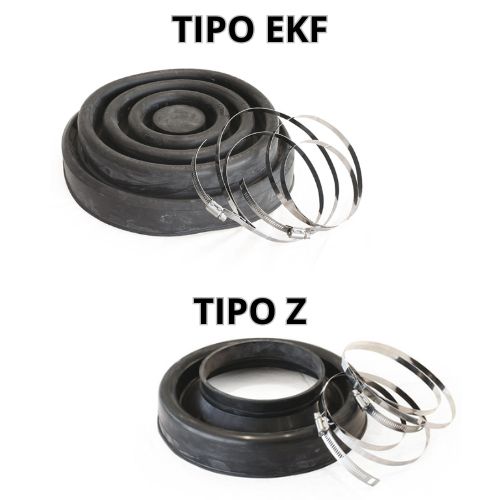

GUAINA ESPANSIT A SOFFIETTO E CONICA MULTISIZE RACI

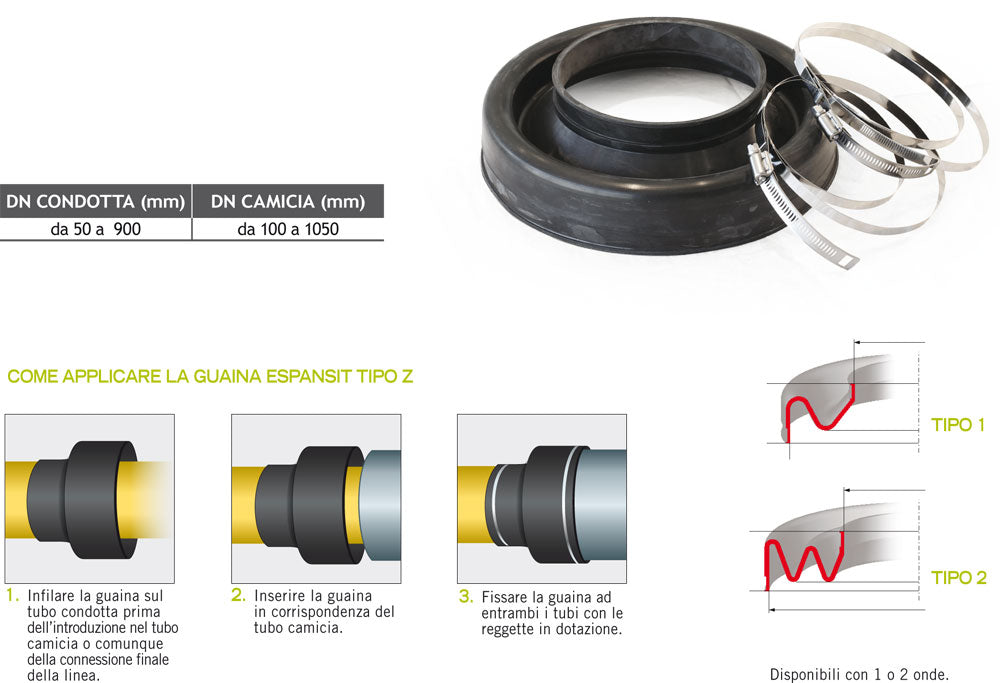

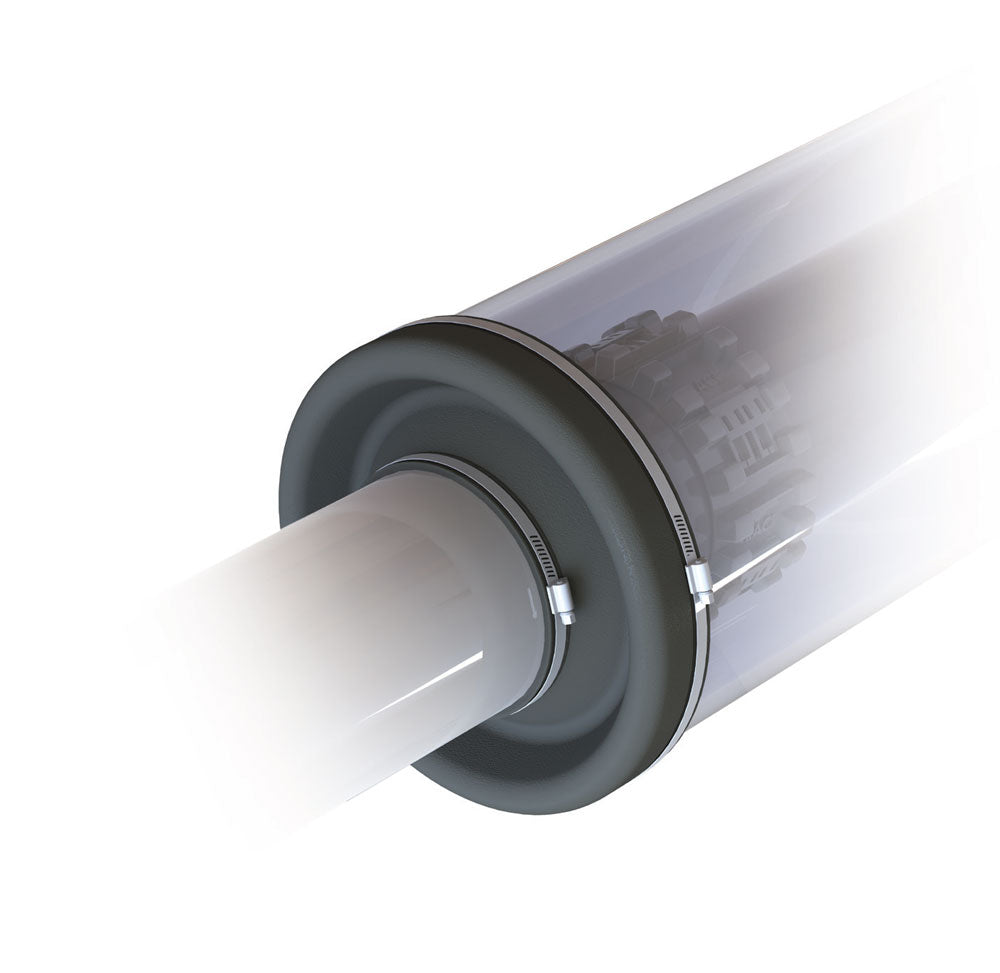

GUAINE FINE TUBO ESPANSIT TIPO Z

MOD. 13300 | DN TUBO INT.  50-900 mm|
DN TUBO EST. 100-1050 mm|

Guaine a soffietto di estremità per la sigillatura dell’intercapedine tra tubo condotta e tubo camicia alle estremità dell’attraversamento.

• Tolleranza del 10% sul diametro esterno del tubo camicia ed esterno del tubo condotta.
• Linea ottenuta da stampaggio, le diverse onde consentono elevata adattabilità anche per applicazioni eccentriche.
• Utilizzabile unicamente su linee di nuova esecuzione.
• Semplice fissaggio mediante reggette metalliche (incluse).

MATERIALI:

Gomma EPDM:
durezza 50 ± 5 Shore A (UNI 4916)

Colore:nero

Resistenza a trazione:
~11,6 MPa (UNI 6065)

Allungamento:
~ 640 % (UNI 6065)

Reggette:
Acciaio INOX

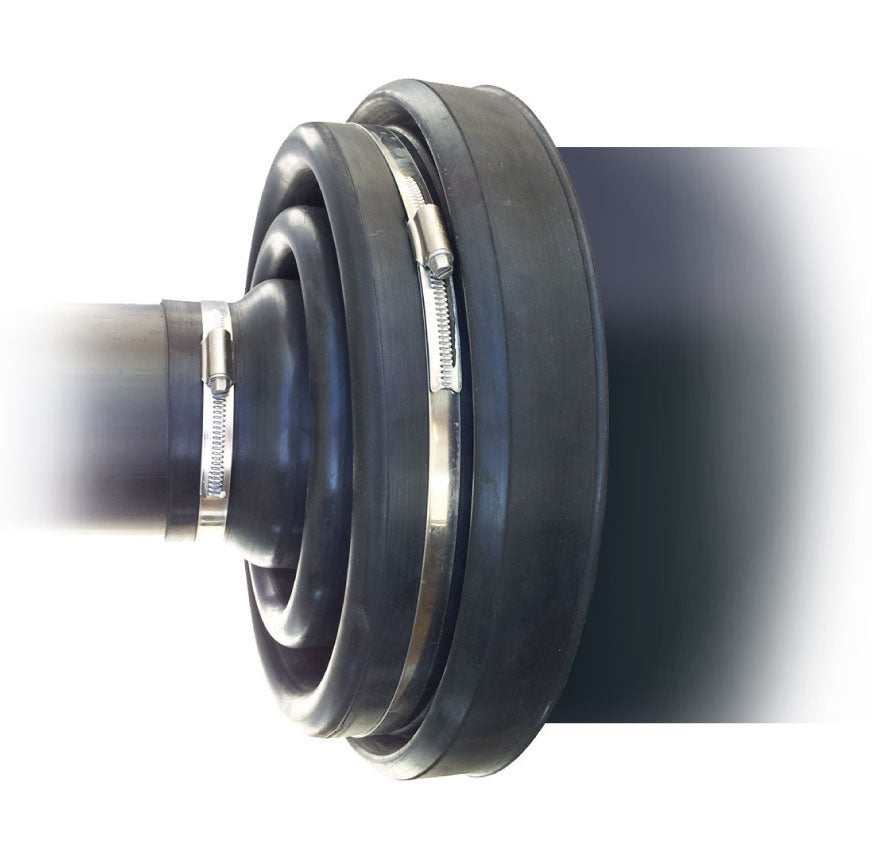

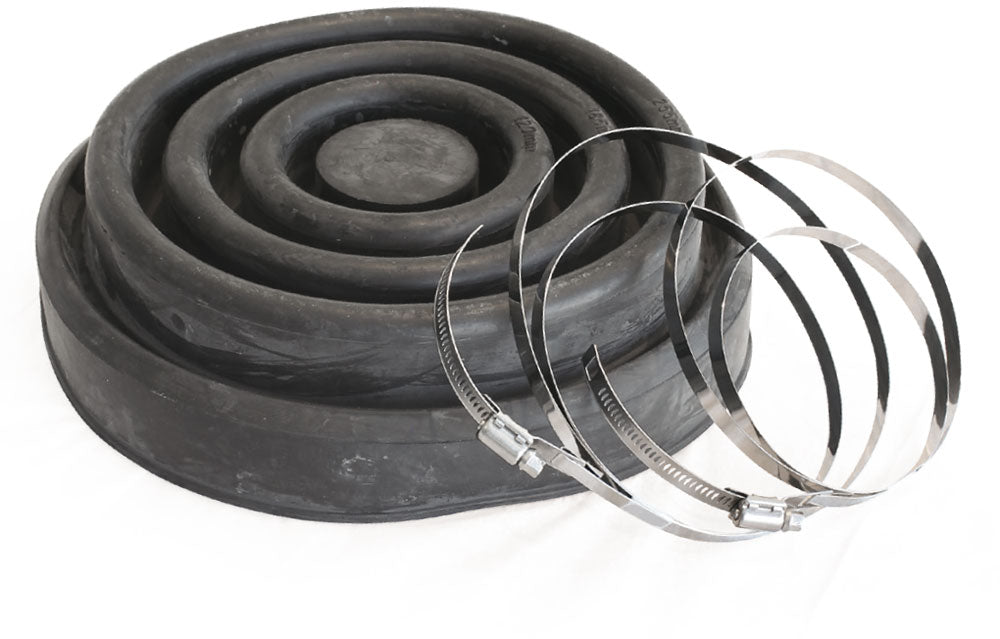

GUAINE FINE TUBO ESPANSIT TIPO EKF

MOD. 13500 | DN TUBO INT.  0-150 mm|
DN TUBO EST. 100-600 mm|

Guaine multisize di estremità per la sigillatura dell’intercapedine tra tubo condotta e tubo camicia alle estremità dell’attraversamento.

• Speciale sagoma tronco-conica permette alla guaina EKF di essere accorciata in accordo al diametro della tubazione condotta.
• Indicata per una grande quantità di combinazioni tubo condotta/tubo guaina.
• Utilizzabile unicamente su linee di nuova esecuzione.

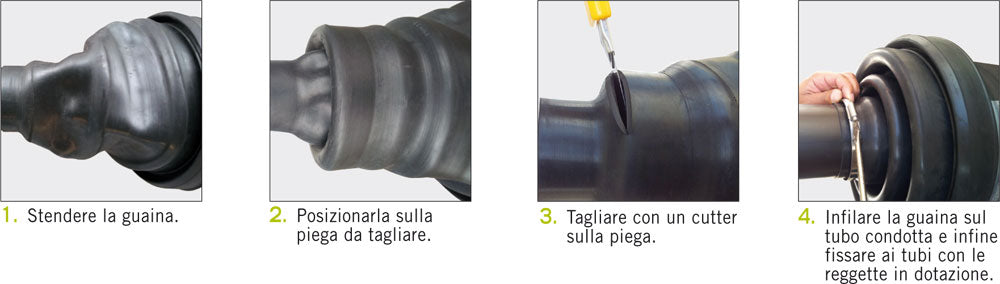

• Operazioni di taglio facilitate grazie alle linee diametrali marcate sulla superficie esterna.
• Riduzione dello stock grazie alla possibilità di applicazione su diametri diversi.
• Fissaggio sulle tubazioni mediante reggette metalliche (incluse).

MATERIALI:

Gomma EPDM:
durezza 50 ± 5 Shore A (UNI 4916)

Spessore:
3-4 mm

Colore:
nero

Resistenza a trazione:
~11,6 MPa (UNI 6065)

Allungamento:
~ 640 % (UNI 6065)

Reggette:
Acciaio INOX
