CASSETTE E MORSETTIERE PER IMPIANTI DI PROTEZIONE CATODICA

SERIE SCB - CASSETTA IN ALLUMINIO VUOTA

Materiali
In lega di alluminio UNI EN 1706 AC -
46100 DF pressocolata.
Verniciatura epossidica a forno colore
grigio RAL 7000.
Caratteristiche
Coperchio innestato a coulisse con
chiusura con vite a brugola in acciaio inox
AISI 304.
Materiali destinati ad impiego esclusivo in
impianti con tensione inferiore a 50 Vcc.
Con imbocco inferiore per il montaggio
del sostegno tubolare con estremità non
filettata.
Applicazioni
Per esterno, in impianti di protezione
catodica, prese di potenziale, punti di
misura elettrica su condutture metalliche.
Grado di protezione CEI EN 60529
Resistenza agli urti CEI EN 62262

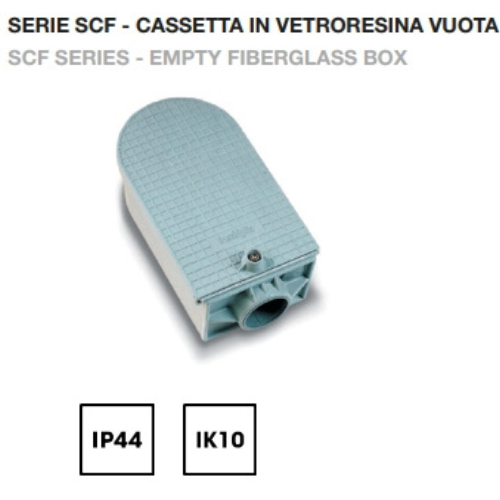

SERIE SCF - CASSETTA IN VETRORESINA VUOTA

Materiali
Stampate in SMC (vetroresina) colore
grigio RAL 7040.
Caratteristiche
Coperchio innestato a coulisse con
chiusura con viti a brugola in acciaio
inox AISI 304. Con imbocco inferiore
per montaggio su sostegni tubolari con
estremità non filettata.
Applicazioni
Per esterno, in impianti di protezione
catodica, prese di potenziale, punti di
misura elettrica su condutture metalliche.
Materiali destinati ad impiego esclusivo in
impianti con tensione inferiore a 50 Vcc

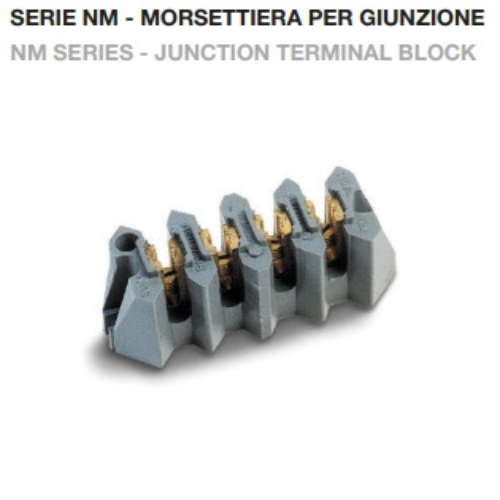

SERIE NM - MORSETTIERA PER GIUNZIONE

Morsetti a cava passante e grano di
serraggio in ottone UNI EN 12165
confilettatura antiallentante a dente di
sega.
Materiali
Base isolante stampata in cloruro di
polivinile (PVC) rigido.
Applicazioni/Installazioni
Per giunzioni e derivazioni con cavi unimultipolari anche da linee passanti.
Grado di protezione CEI EN 60529

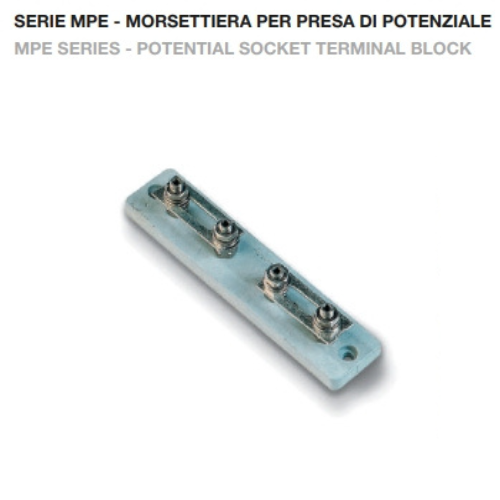

SERIE MPE - MORSETTIERA PER PRESA DI POTENZIALE

Materiali
Base isolante stampata in
SMC(vetroresina).
Caratteristiche
Morsetti a bullone M8 in acciaio inox AISI
304 con alveolo Ø 4 per spinotti di misura.
Applicazioni
Per presa di potenziale su tubazioni per
misure istantanee e registrate con o senza
elettrodo di riferimento.
Morsettiera con n. 2-3 poli
Completi di ponticello di parallelo a corsoio
in rame stagnato.
Morsettiera con n. 4 poli
Completo di due ponticelli di parallelo a
corsoio in rame stagnato

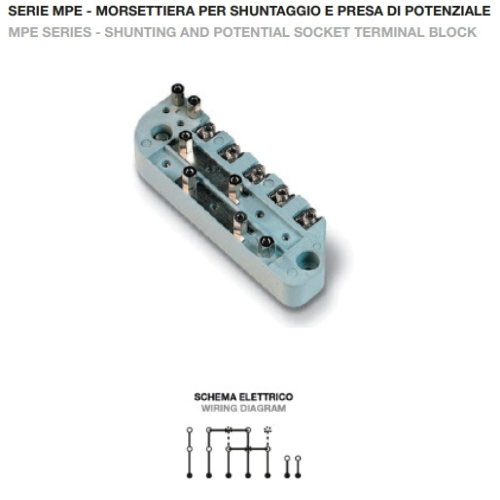

SERIE MPE - MORSETTIERA PER SHUNTAGGIO E PRESA DI POTENZIALE

Materiali
Base isolante stampata in SMC
(vetroresina). Morsetti in ottone (OT58 -
UNI EN 12165) stampato e nichelato. Grani
di serraggio in acciaio nichelato. Ponticelli
mobili di parallelo in ottone nichelato.
Caratteristiche
Colonnette di serraggio ponticelli in ottone
nichelato con alveolo Ø 4 per innesto
strumenti. Con i ponticelli e le colonnette
sono possibili tutti i collegamenti in
parallelo sui morsetti di ingresso.
Applicazioni
Per posti di protezione catodica attiva.
Per prese di potenziale per misure
elettriche e per verifiche delle interferenze
e dell'isolamento sulle tubazioni. Per
collegamento elettrico tra più tubazioni
per estensione della protezione catodica
o per misura e controllo delle interferenze
reciproche, nonché per misure elettriche.
Per shuntaggio di giunti dielettrici.
